이더채널 구성 확인 및 Active channel 전환

안녕하세요. 슈다 입니다.

AIX의 Etherchannel 구성정보 확인 및 Primary, Backup (Standby) channel 전환 방법을 알아보겠습니다.





▼ 이더채널 인터페이스 구성 확인 ▼



현재 네트워크 인터페이스를 확인합니다.

# netstat -in

en2 인터페이스를 확인할 수 있습니다.







en2가 이더채널인지 확인합니다.

아래의 adapter 확인 명령으로 Etherchannel을 확인합니다.

ent2가 Etherchannel 인 것을 확인할 수 있습니다.

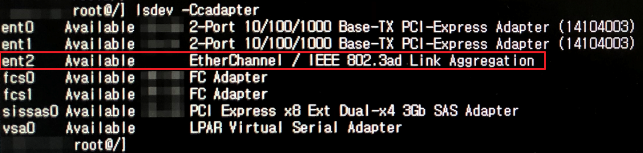

# lsdev -Cc adapter







ent2가 어떤 포트로 이더채널 구성되었는지 확인합니다.

# netstat -v ent2 |grep ETHER

가장 위의 값은 이더채널 포트, 중간은 Primary 포트, 마지막은 Backup 포트 입니다.

즉 ent2 이더채널은 ent0과 ent1 로 구성되어 있습니다.



netstat 명령어 대신 아래 명령으로도 확인할 수 있습니다. 선호하는 명령어를 사용합니다.

# entstat -d ent2 |grep ETHER



ent2 대신 en2 를 입력해도 같은 결과를 출력합니다.







이더채널의 Active channel을 확인합니다.

# netstat -v en2 |grep Active

현재 primary channel 이 active channel이라고 표시됩니다.

위에서 확인한 ent0 포트로 active 되어 있다는 것을 확인할 수 있습니다.







이더채널의 링크 속도를 확인합니다.

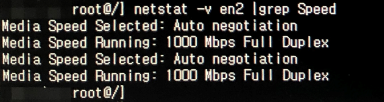

# netstat -v en2 |grep Speed

위의 2개 결과값은 primary, 아래 2개 결과는 backup channel 결과입니다.

모두 Auto / 1000 Full 로 설정된 것을 확인할 수 있습니다.







Active channel과 speed 를 동시에 확인하는 명령어 입니다.

netstat -v 대신 entstat -d 사용 가능합니다.

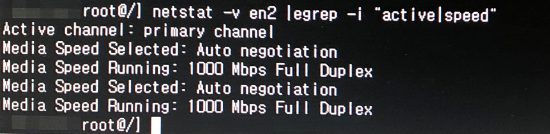

# netstat -v en2 |egrep -i "active|speed"







▼ 이더채널 Active & Backup 전환 ▼



smit 명령을 실행합니다.

# smitty etherchannel

  > Force A Failover In An EtherChannel / Link Aggregation

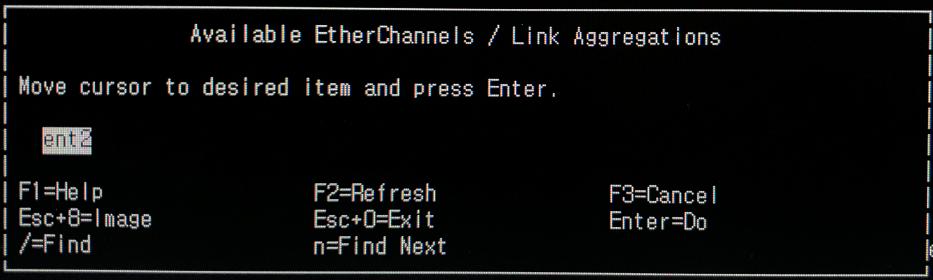

이더채널 인터페이스 선택 박스에서, Primary / Backup 간 전환하려는 인터페이스를 선택합니다.





Primary /Backup 전환이 완료되었는지 확인합니다.

# netstat -v en2 |grep Active

Active channel: backup channel



backup channel 로 전환된 것을 확인할 수 있습니다.

동일한 방법으로 전환 명령을 실행하면 다시 Primary channel로 변경됩니다.
